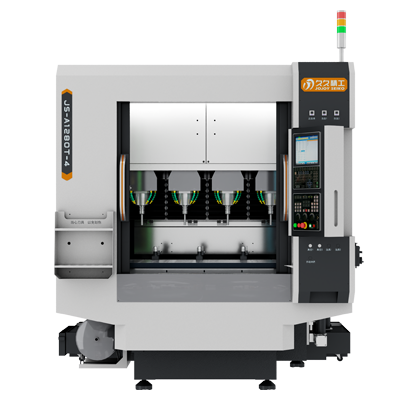

JS-A1280T-4-V2.1 智能四頭鉆攻機
- 設備概述：

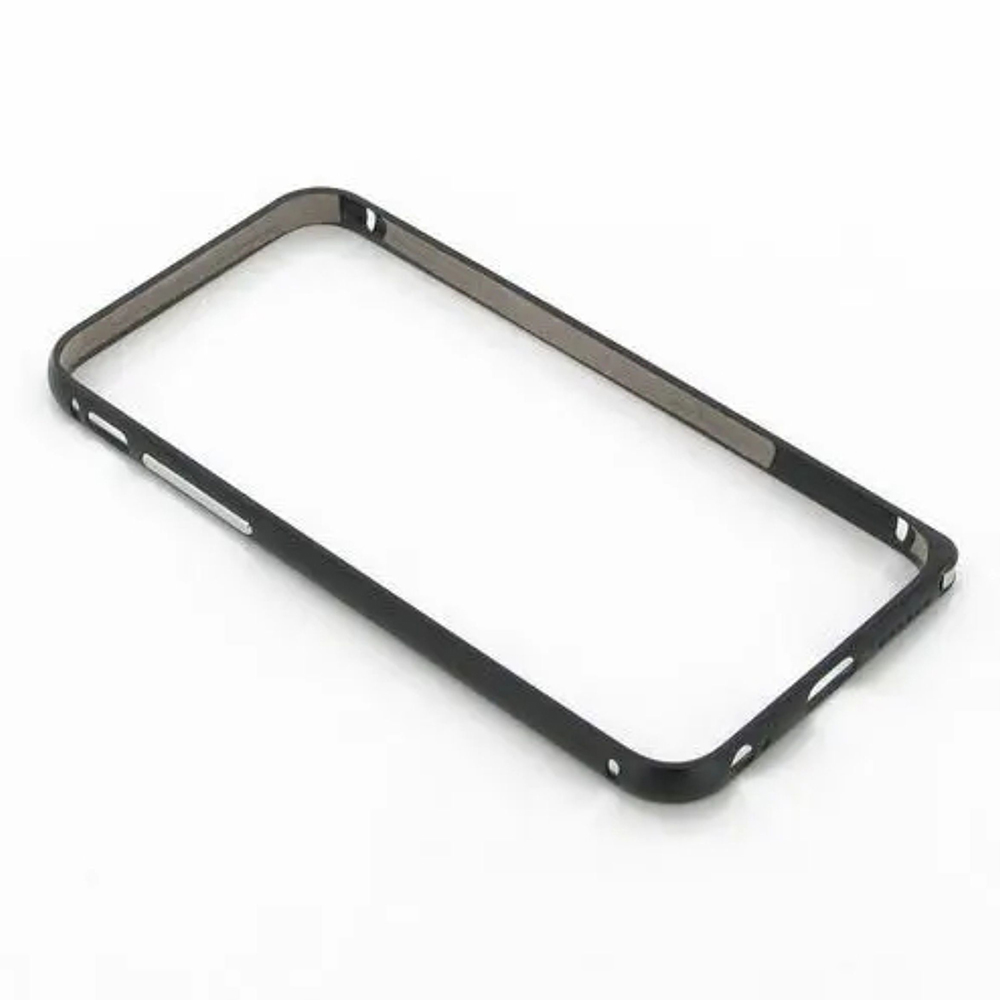

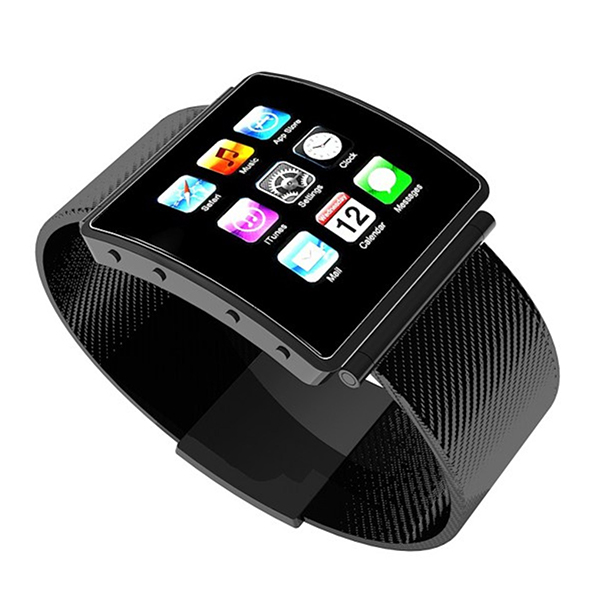

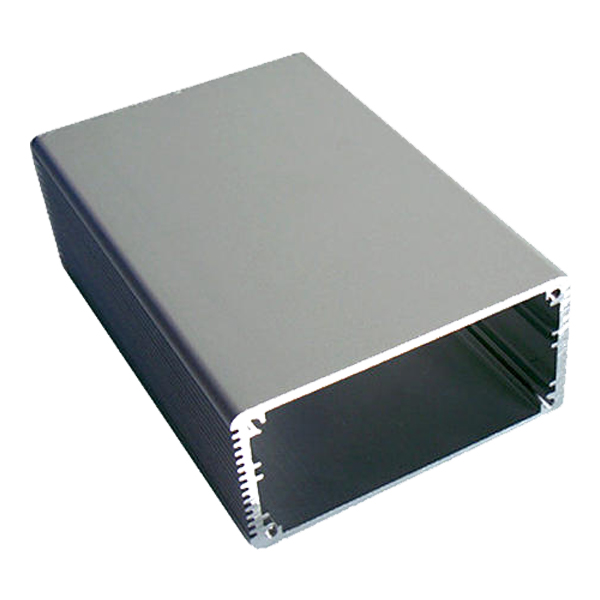

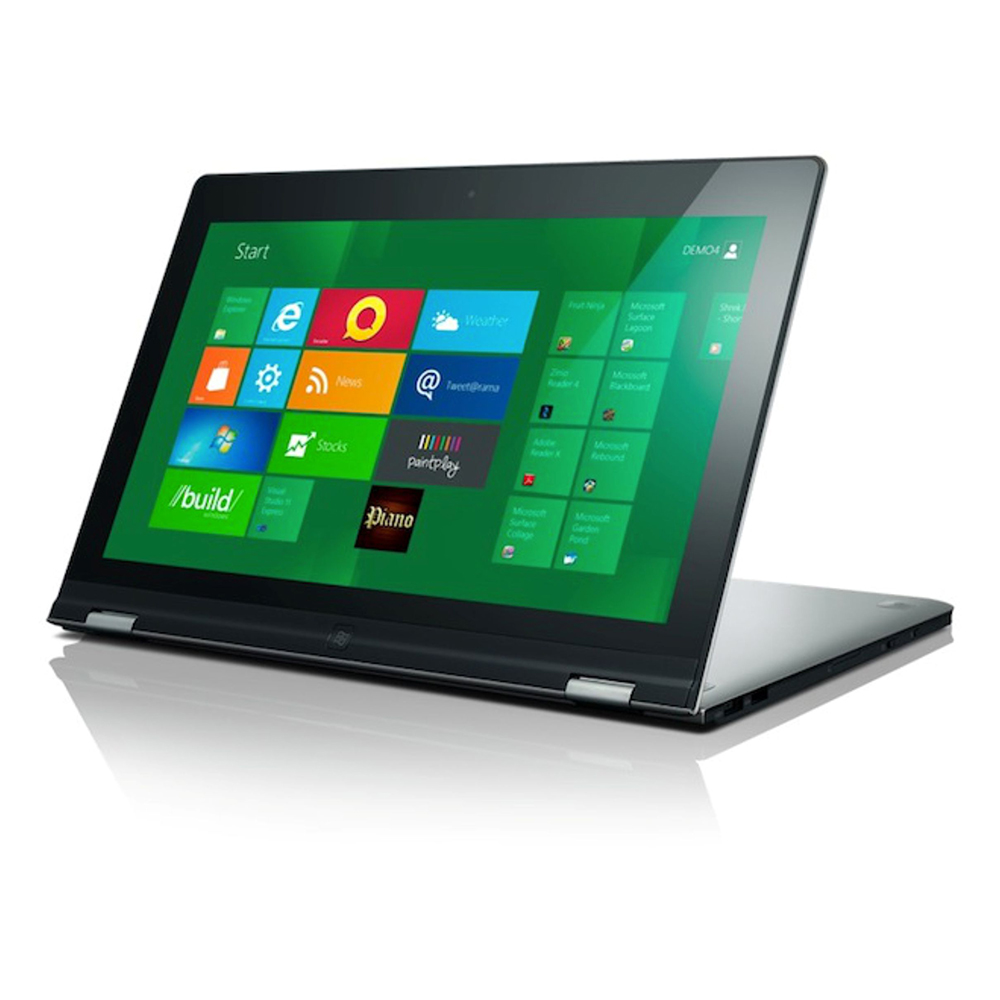

近幾年來中國的平板、筆記本、散熱片和小型壓鑄件等制品產業發展突盡猛進,從最初的塑膠產品演變成五金產品,而鋁質材料是使用最多的一種,尤其是平板筆記本外殼、5G散熱和小型壓鑄件采用鋁質材料。但是同于材質問題,現在有很多產品不可以像塑膠一樣直接注塑出來,所以必須要使用CNC機床加工,且根據目前市場上的要求越來越高,所以加工工藝比較復雜,使得加工效率低下,因此設備成本過高,人工及場地使用率高。
在現今節約能源消耗己成為全球的時代焦點情況下,在加工行業,產品加工效率成為了有效的競爭指標。怎樣充分的使設備利用率更是加工行業的關注點和競爭力。
久久精工提出了一種新的結構的設計方案,在能夠保證設備穩定的情況下，四Z軸同時加工，提高單機生產能力；極具性價比。
- 1、機床主體結構：整機（底座和床身）采用鑄鐵，剛性強，床身穩定，永久不變形，加工精度高，高速運行穩定性好。
2、主要配件：高精度滾珠絲桿，進口精密直線導軌，高精度軸承，匯川伺服電機，華中主軸驅動器，專業工業控制系統，高速高扭主軸。
3、控制軟件：采用模擬量控制方式，控制系統與驅動器閉環，實現高速、精準控制。兼容MasterCAM, ArtCAM, Pro-E, UG, AutoCAD等設計軟件，三種權限模式（操作員模式、廠商模式、開發商模式），可以保護機床各個等級參數，避免操作員誤修改機床關鍵參數。
4、全新設計的自動潤滑系統, 持久保持潤滑運動部件。保證機臺清潔不漏油。
5、防塵系統：機床上的絲桿、導軌等關鍵精度部件均有防水防塵配件，二級防水防塵防護。
6、冷卻循環系統：三級過濾兩級沉淀過濾系統，有效的改善了切削液的冷卻效果，防止切削液中有雜質造成的崩邊等加工異常。
7、 整機高全罩設計，有效減少加工時飛濺切削液。
8、 全新水防護設計, 更有效的保護導軌、絲桿、軸承、電機、等核心部件
9、 配備高轉速高精密主軸和先進的主軸冷卻恒溫系統
10、 刀庫設計在Y軸后面，產品加工時實現與加工區完全隔離，有效防護水屑影響；伺服換刀方式，適用于復雜的加工需求，用于多把刀具加工的場合。
11、四Z軸聯動配置，可同時對產品進行多片同時加工。
12、可選配無線探頭功能，支持四個Z軸分別進行深度補償。
13、高性能數控剛性攻牙，可支持四個Z軸同時攻牙。
14、側沖水沖屑系統，配備兩臺螺旋排屑機，有效防止機器內切屑堆積。
- 參數表1： 久久精工 JS-A1280T-4-V2.1智能四軸鉆攻機 配置單
| 名 稱 |
單 位 |
參數 |
數量 |
| 機器型號 |
臺 |
JS-A1280T-4-V2.1 |
1 |
| 床身 |
臺 |
HT300灰口鑄鐵 |
1 |
| 機臺底座 |
臺 |
HT300灰口鑄鐵 |
1 |
| 控制系統 |
套 |
華中/匯川數控系統 |
1 |
| 主軸 |
支 |
轉速：36000rpm 氣動換刀 |
4 |
| 主軸直徑：100mm |
| 冷卻方式：水冷 |
| 功率：6.5KW |
| 攻牙主軸（選配） |
|
最大可攻M8牙（鋁） |
4 |
| 主軸到工作臺高度 |
mm |
150-400（不含刀柄） |
|
| 絲桿 |
條 |
THK/億孚/銀泰/上銀 C3級 |
7 |
| 導軌 |
條 |
THK/力士樂/上銀/凱特/銀泰 H/P級 |
12 |
| 對刀儀 |
個 |
高精度接觸式 |
4 |
| 伺服電機馬達 |
套 |
匯川伺服 (EtherCAT總線絕對值) |
7 |
| 主軸驅動器 |
套 |
華中主軸驅動器 |
4 |
| 機器結構內型 |
|
全罩（材質為鈑金烤漆）/防水設計 |
1 |
| 潤滑系統 |
臺 |
寶騰:自動潤滑(固態導軌油) |
1 |
| 工件冷卻方式 |
臺 |
立式抽水馬達 |
1 |
| 主要電器原件 |
套 |
電器元件：施耐德/歐姆龍/正泰 氣動元件和接頭：SMC/亞德克 |
1 |
| 機床腳墊 |
套 |
Φ120-M30腳杯 |
7 |
| 無線探頭 |
套 |
歐普奇 |
4（選配） |
參數表2 ： 久久精工 JS-A1280T-4-V2.1智能四軸鉆攻機 技術參數表
| 名稱 |
單位 |
參數 |
備注 |
| 工作臺尺寸 |
mm |
1280*470 |
（對刀儀占用后有效尺寸1280**420） |
| 有效工作行程 |
mm |
350*420*250 |
(分別為：X軸；Y軸；Z軸) |
| 工作臺承重 |
KG |
≦200 |
|
| XY平面圓度誤差 |
mm |
±0.015 |
直徑200mm的誤差 |
| 定位精度 |
mm |
±0.005/300mm |
|
| 重復定位精度 |
mm |
±0.003/300mm |
|
| 對刀精度 |
mm |
＜0.01 |
|
| 主軸間距 |
mm |
320±0.1 |
|
| 最大空走速度 |
M/min |
30 |
|
| 最大進給速度 |
M/min |
10 |
|
| 機床重量 |
KG |
5000 |
|
| 刀庫容量 |
T |
24T |
刀庫形式：機械手刀庫 |
| 刀柄規格 |
|
ISO25-ER20-035MS |
|
| 夾持范圍 |
mm |
Φ1-13 |
最長80mm |
| 飛刀最大直徑 |
mm |
Φ60 |
選配 |
| 壓縮空氣要求 |
|
壓力：0.55~0.65mpa；流量：0.4 M3/min |
正壓 |
| 真空要求 |
|
-0.06 Mpa |
負壓 |
| 電源 |
|
AC380V，50Hz |
|
| 設備潤滑功能 |
|
自動潤滑 |
|
| 機床潤滑油 |
|
主設備固態油，刀庫液態油 （雙油泵） |
定期加注 |
| 工件冷卻方式 |
|
水冷、風冷/噴霧 |
|
| 電柜箱冷卻方式 |
|
冷凝器系統 |
|
| 工作環境 |
|
溫度：0～45℃,相對濕度：30%～75% |
|
| 用水量 |
|
15~30 L/min |
（單機循環，可調配水量） |
